La Z-boutique

Moteurs et hélices
dernière mise à jour le 18-09-213
précedente le 21-02-213

Motorisations brushless : vue d'ensemble

Micro Brushless 18-11 2000kv + variateur 6A
moteur 10g - 25 W - 2S - 5A max - axe 2 mm
variateur 6g - Lipo 2S - 6A - Bec 0.8A
21 €

Brushless Turnigy LD2816A 1350 Kv + variateur 10A
moteur 26g - axe 'prop saver'
120 W, 10A max (donnée fabricant)
variateur 10g - Lipo 2-3S - 10A - Bec 1A
23 €

Brushless Turnigy TR 2822/14 1450 Kv + variateur 20A
moteur 38g - axe 3.17
160W en 3S avec une 7x4.5 (donnée fabricant)
variateur 18g - Lipo 2-3S - 20A - Bec 1A
25 €

Brushless Turnigy 2826/10 1400 Kv + variateur 25 A
moteur 50g - axe 3.17 mm
21A - 205W max en 3S (donnée fabricant)
variateur 22g - Lipo 2-4S - 25A (28A en pointe)- Bec 2A
30 €

Brushless Turnigy 3530/14 1110 Kv + variateur 25 A
moteur 73g - axe 5 mm
22A - 315W max en 4S (donnée fabricant)
variateur 22g - Lipo 2-4S - 25A (28A en pointe)- Bec 2A
35 €

Brushless Turnigy 3536/8 1000 Kv + variateur 30 A
moteur 102g - axe 5 mm
30A - 430W max en 4S (donnée fabricant)
variateur 25g - Lipo 2-4S - 30A (40A en pointe)- Bec 2A
40 €


Motorisations brushless : tests effectués chez Z

Micro Brushless 18-11 2000kv + variateur 6A
moteur 10g - 25 W - 2S - 5A max - axe 2 mm
variateur 6g - Lipo 2S - 6A - Bec 0.8A
21 €

Mesures effectuées en statique sur le 18-11 2000 KV
Hélice
Accu lipo 2S 360 mAh
Accu lipo 2S 480 mAh
Accu lipo 2S 800 mAh
Accu lipo 3S 2150 mAh
GWS 2.5 x 1
test bientôt !
GWS 3 x 2
test bientôt !
GWS 4 x 2.5
test bientôt !
GWS 4.5 x 3
35 W (accu 3S 480 mAh)
GWS 4.5 x 4
2.5 A - 16 W
5.5 A - 64 W ! (accu 3S 2150 mAh)
Folding Graupner 4.7 x 2.4
2.2 A - 15 W
GWS 5 x 3
2.5 A - 16 W
(pou)
5.3 A - 63 W ! ( (accu 3S 2150 mAh)
APC 5 x 5
3.4 A - 21 W
Folding HK blanche 5.1 x 3.1

3.2 A - 23 W


Speed prop 5.2 x 5.2
3.7 A - 23 W
Folding HK blanche 5.5 x 3.3
3.6 A - 25 W
(Z-75)

Folding Graupner 5.5 x 4
3.4 A - 20 W
3.7 A - 25 W
GWS 6 x 3
3.1 A - 20 W
(mini progress)
3.7 A - 26 W

Folding HK noire 6 x 3
3.7 A - 24 W
Folding HK noire 6 x 4
3.8 A - 26 W
GWS 6 x 5
4.3 A - 25 W
GWS 7 x 3.5
3.8 A - 23 W
GWS 8 x 4
4.6 A - 24 W
cette motorisation est conseillée sur Z75, mini progress, pou et autres petits engins

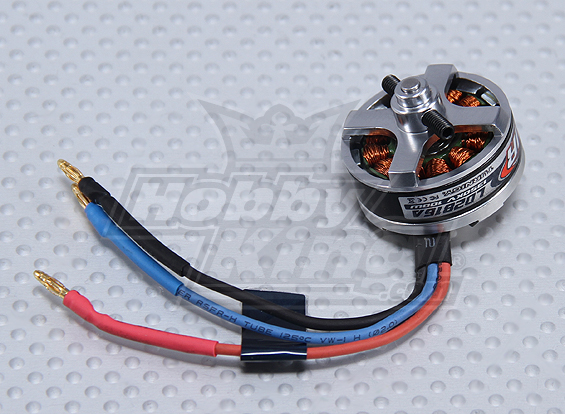

Brushless Turnigy LD2816A 1350 Kv + variateur 10A
moteur 26g - axe 'prop saver'
120 W, 10A max (donnée fabricant)
variateur 10g - Lipo 2-3S - 10A - Bec 1A
23 €
Mesures effectuées en statique sur le LD2816A 1350 kv
Hélice
Accu lipo 2S 2150 mAh
Accu lipo 3S 2250 mAh

gws 6x3
54 W
gws 7x3.5
69 W
gws 8x4
113 W
gws 8x6
45 W

gws 9x4.8
45 W

gws 9x5 tripale
58 W

gws 9x8
71 W

cette motorisation est idéale pour équiper un skysurfer :
avec accu 2S1800 à 2400 mAh et hélice 9x5 tripale : vol outdoor tranquille, petit temps
avec accu 2S800 à 1500 et hélice 8x6 ou 9x5 : indoor (avec l'aile calée au max)
avec accu 3S1500 et hélice 8x4 : vol dynamique, accrobaties. possible de remonter un vent moyen (25 km/h) avec l'aile calée au mini



Brushless Turnigy TR 2822/14 1450 Kv + variateur 20A
moteur 38g - axe 3.17
160W en 3S avec une 7x4.5 (donnée fabricant)
variateur 18g - Lipo 2-3S - 20A - Bec 1A
25 €

Mesures effectuées en statique sur le 2822/14 1450 kv
Hélice
Accu lipo 2S 2150 mAh
Accu lipo 3S 2250 mAh
Folding HK 6 x 6
14 A - 168 W
Folding HK 7.3 x 4
7 A - 53 W
13 A - 150 W
(Z-100 fun)
Folding HK 7.5 x 4 (7.5x6.5)*
10 A - 79 W
17 A - 192 W
Folding HK 8 x 4.5
8 A - 62 W
14 A - 165 W
Folding HK 8 x 6
9 A - 68 W
(Z-100 détente)
16 A - 175 W
Folding HK 9 x 5
11 A - 82 W
Folding HK 9 x 6
11 A - 85 W
* cette hélice est marquée 7.5x4 mais ses mesures et consos sont celles d'une 7.5 x 6.5
Cette motorisation est conseillée sur Z100



Brushless Turnigy 2826/10 1400 Kv + variateur 25 A
moteur 50g - axe 3.17 mm
21A - 205W max en 3S (donnée fabricant)
variateur 22g - Lipo 2-4S - 25A (28A en pointe)- Bec 2A
30 €
Mesures effectuées en statique sur le 2816/10 1400 kv
Hélice
Accu lipo 2S 2150 mAh
Accu lipo 3S 2350 mAh
Folding HK 6 x 6
10 A - 67 W
18 A - 207 W
(Z-100 "race")
Folding HK 7.3 x 4
8 A - 55 W
16 A - 186 W
Folding HK 7.5 x 4 (7.5x6.5)*
12 A - 80 W
22 A - 251 W
Folding HK 8 x 4.5
9 A - 66 W
18 A - 201 W
(Z-140 fun)
Folding HK 8 x 6
10 A - 71 W
19 A - 215 W
Folding Graupner 9 x 5
12 A - 85 W
23 A - 257 W
Folding HK 9 x 6
13 A - 87 W
Folding HK 9.5 x 8
16 A - 105 W

Folding HK 10 x 6
15 A - 98 W
(z-140 détente)

Folding HK 11 x 6
17 A - 113 W

* cette hélice est marquée 7.5x4 mais ses mesures et consos sont celles d'une 7.5 x 6.5
cette motorisation est conseillée sur Z140 et Z100

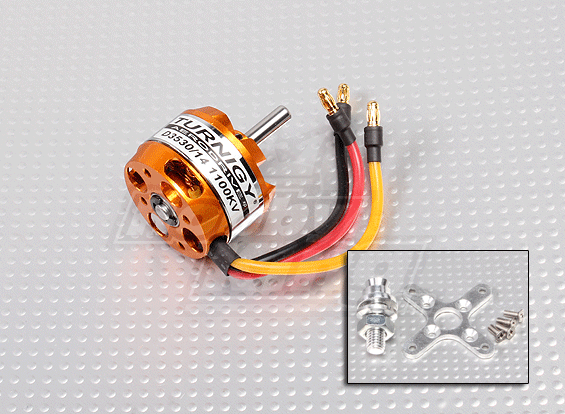

Brushless Turnigy 3530/14 1110 Kv + variateur 25 A
moteur 73g - axe 5 mm
22A - 315W max en 4S (donnée fabricant)
variateur 22g - Lipo 2-4S - 25A (28A en pointe)- Bec 2A
35 €
Mesures effectuées en statique sur le 3530/14 1100 kv
Hélice
Accu lipo 3S 5000 mAh
Accu lipo 4S 4900 mAh
8 x 4

8 x 5
14 A - 167 W
20 A - 295 W
8 x 6
18 A - 223 W
25 A - 385 W
9x 3.8
14 A - 166 W
19 A - 291 W
9 x 4.7
20 A - 245 W
28 A - 424 W
9 x 6
21 A - 257 W
10 x 5
22 A - 272 W
10 x 6
26 A - 310 W
10 x 7
11 x 5.5
26A - 302 W
cette motorisation est conseillée pour engins plutôt lents (y compris paramoteurs) jusqu'à 2 à 3 kg

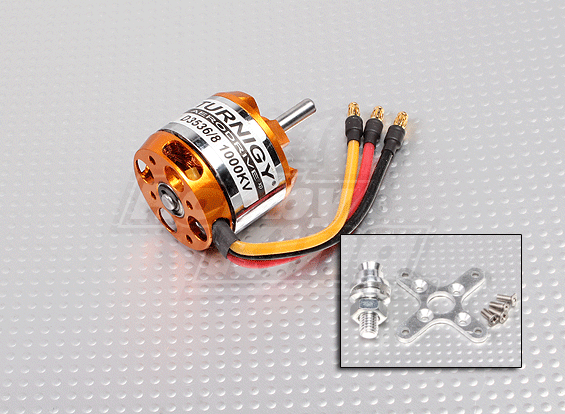

Brushless Turnigy 3536/8 1000 Kv + variateur 30 A
moteur 102g - axe 5 mm
30A - 430W max en 4S (donnée fabricant)
variateur 25g - Lipo 2-4S - 30A (40A en pointe)- Bec 2A
40 €
Mesures effectuées en statique sur le 3536/8 1000 kv
Hélice
Accu lipo 3S 5000 mAh
Accu lipo 4S 4900 mAh
8 x 4

8 x 5
13 A - 150 W
18 A - 279 W
8 x 6
17 A - 205 W
25 A - 375 W
9x 3.8
12 A - 142 W
18 A - 276 W
9 x 4.7
19 A - 227 W
29 A - 427 W
9 x 6
21 A - 246 W
30 A - 440 W
10 x 5
22 A - 262 W
32 A - 470 W
10 x 6
27 A - 305 W
10 x 7
27 A - 317 W
11 x 5.5
28 A - 322 W
cette motorisation est conseillée pour engins plutôt lents (y compris paramoteurs) jusqu'à 3 à 4 kg
et pourquoi pas sur Z Aile 245 ?

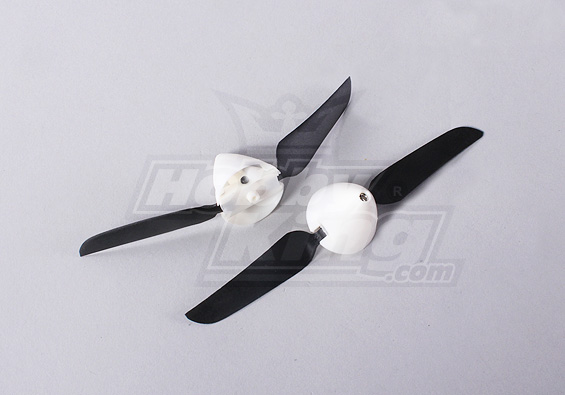

Hélices Pliables
Hélice pliable 5.1x3.1" tractive /propulsive. Cone nylon, moyeu alu. Alésage 2 mm.
4.00 €
Hélice pliable 5.5x3.3" tractive /propulsive. Cone nylon, moyeu alu. Alésage 2 mm.
4.00 €

Hélice pliable 6x6" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

5 €

Hélice pliable 7.3x4" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

5 €

Hélice pliable 7.5x4" tractive /propulsive. Cone nylon. Alésage 2 mm

3 €

Hélice pliable 7.3x4" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

5 €

Hélice pliable 7.5x4 inscrit, 7.5x6.5" mesurés. tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

5 €

Hélice pliable 8x4.5" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

5 €

Hélice pliable 8x6" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

5 €
 Graupner CAM FOLDING PROP 9x5" cone alu
10 €

Hélice pliable 9x6" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

5 €
 Graupner CAM FOLDING PROP 9x6" cone alu
10 €

Hélice pliable 9.5x8" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

6 €

Hélice pliable 10x6" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

7 €

Hélice pliable 10x8" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

7 €

Hélice pliable 11x6" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

8 €
FOLDING PROP 11x6" cone alu
10 €

Hélice pliable 11x8" tractive /propulsive. Cone nylon, moyeu alu. Alésage 3 mm.

8€
FOLDING PROP 11x8" cone alu
10 €

Hélices rigides

Adaptateurs et cones d'hélices

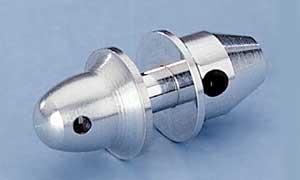

Adaptateur d'hélice avec écrou cone D2 / M5 (graupner 6053.2)
4.50 €
Adaptateur d'hélice avec écrou cone D3.17 / M5 (graupner 6053.31)
4.50 €
Adaptateur avec écrou cone D4 / M5 (graupner 6053.400)
4.50 €
