Notice de montage Z-aile 140 vdp et motorisée
dernière mise à jour le 16/04/09

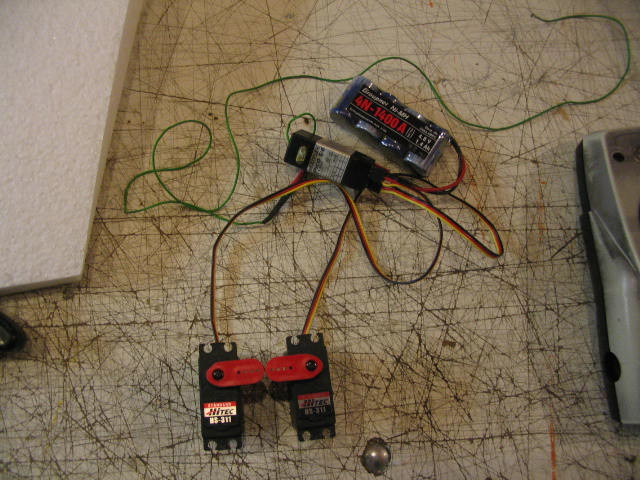

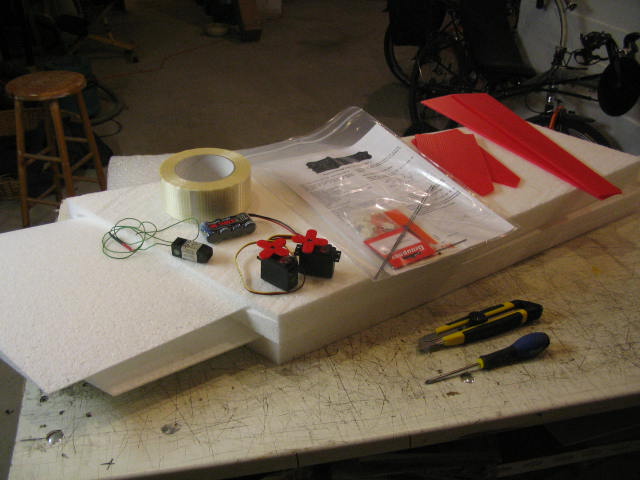

Outils : cutter (lame neuve !) - chiffon - pince coupante - tournevis cruciforme Matériel radio pour la version vdp : 2 servos, récepteur, accu de réception |
 |

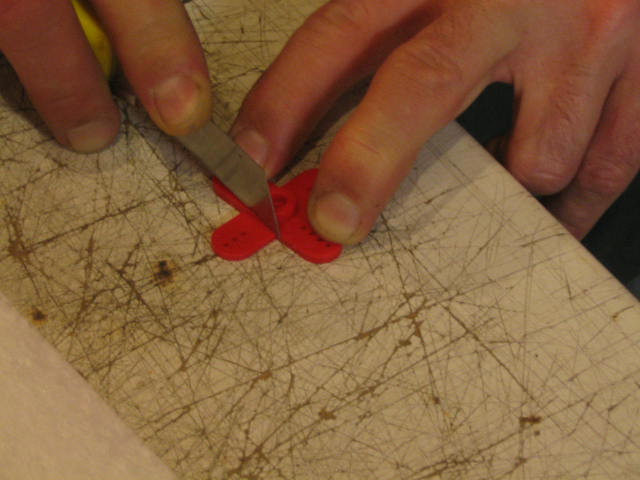

 Couper les palonniers et ne laisser qu'une branche sur chaque, orientée vers le haut. Brancher la radio pour être sûr que les servos sont bien au neutre ! |
 |

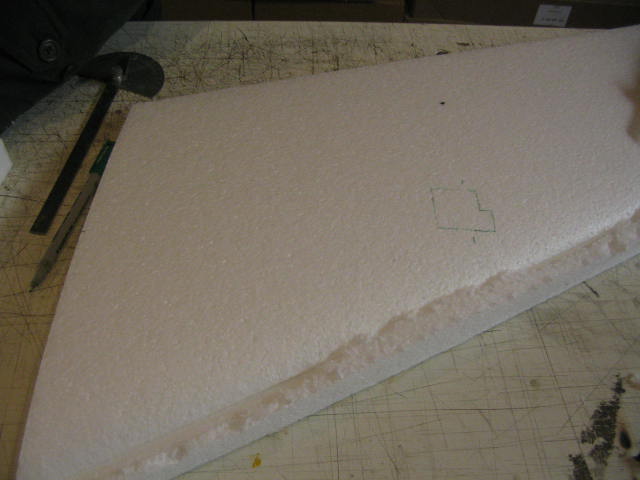

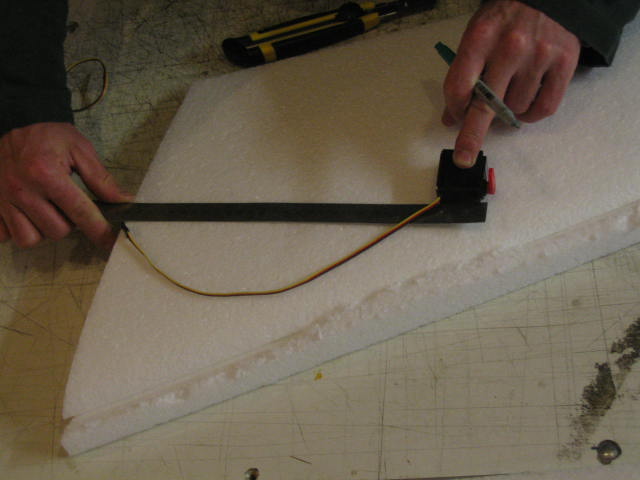

Tracer l'emplacement des servos. |

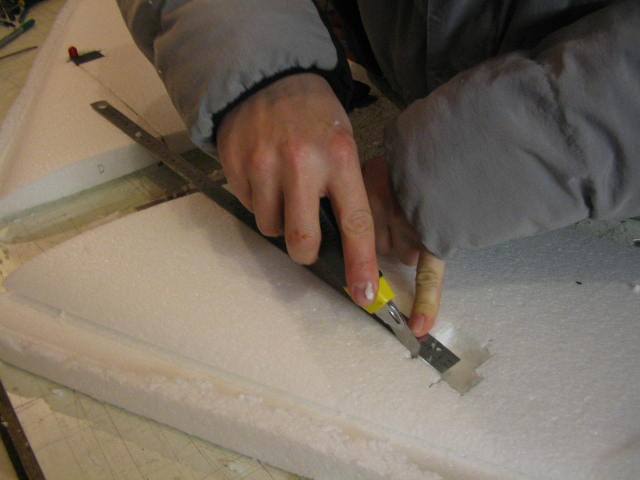

 Découper les emplacements un peu trop petits ( 1 mm partout) avec un cutter ... |

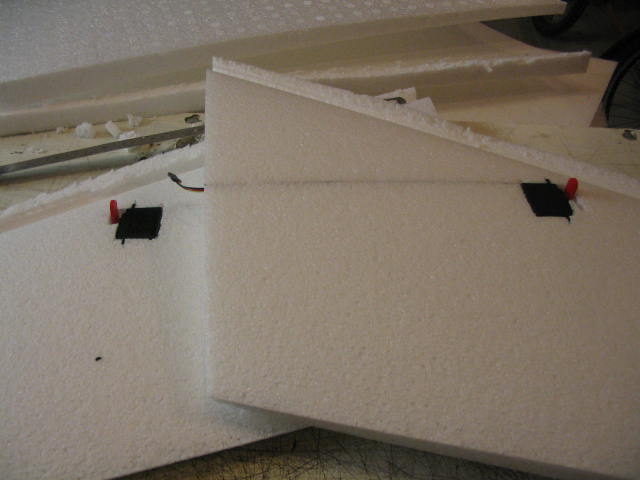

 ... et les insérer les en forçant un peu. La saignée pour le fil est faite d'un trait de cutter. Coucher les palonniers des servos |

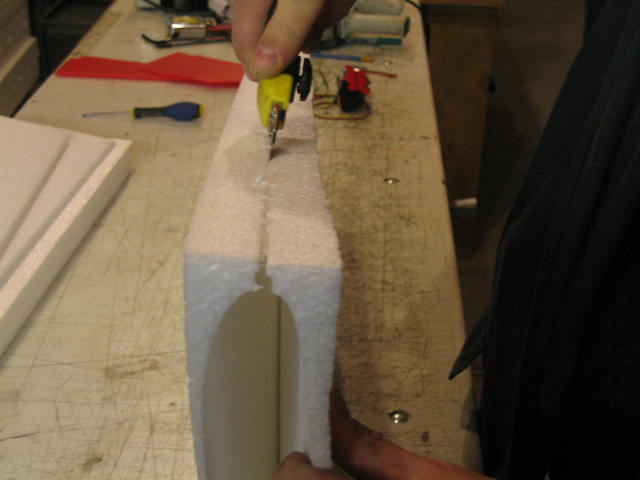

 Enscotchage au 50 mm : Ouvrir les dépouilles en 2 commencer par placer les demi aile à l'envers dans leur dépouille |

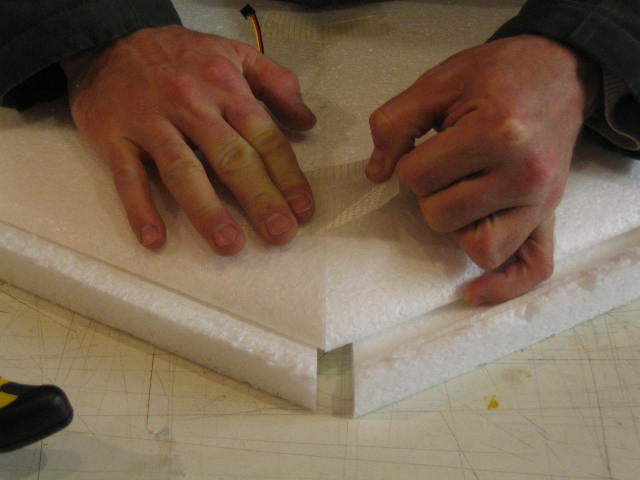

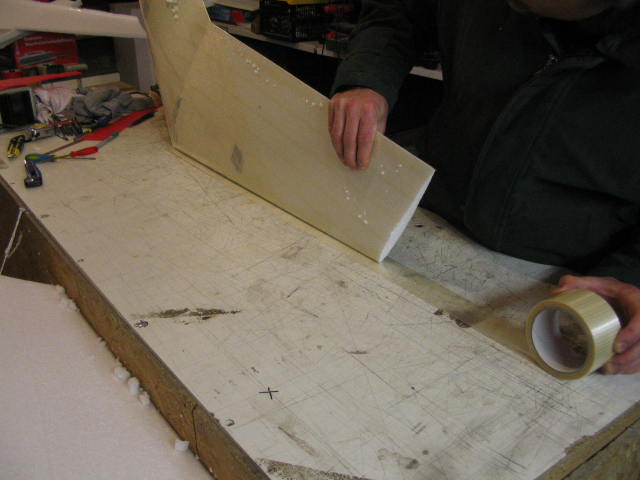

 Scotcher les 2 demi ailes ensemble avec quelques petits morceauxs d'adhésif |

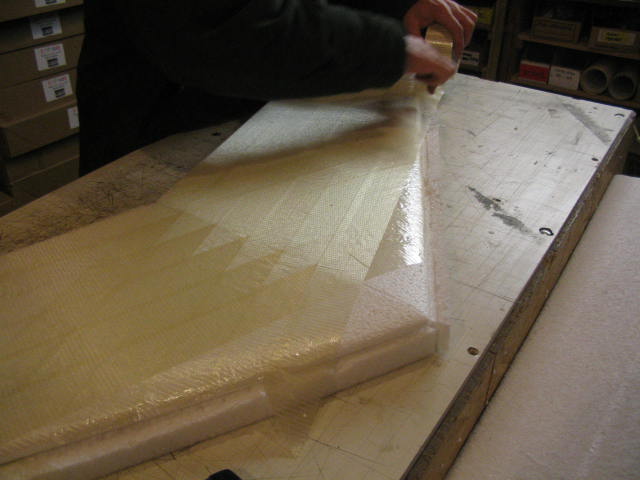

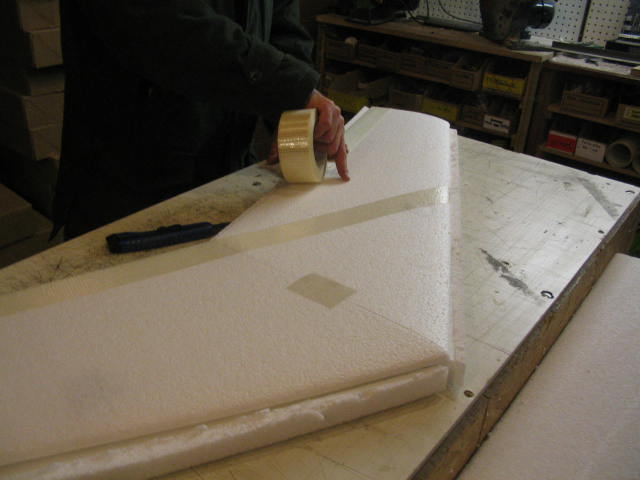

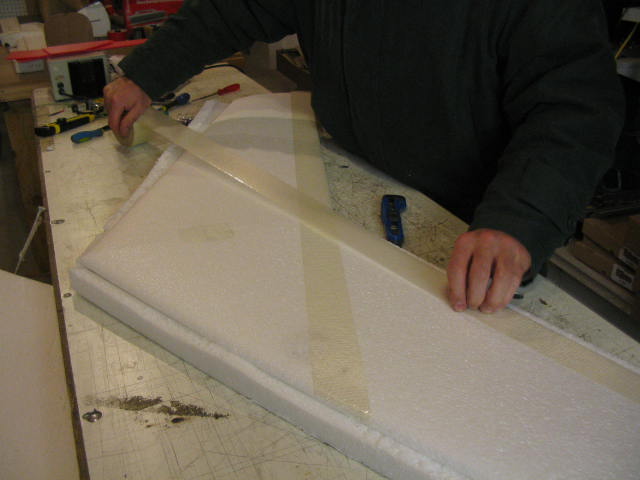

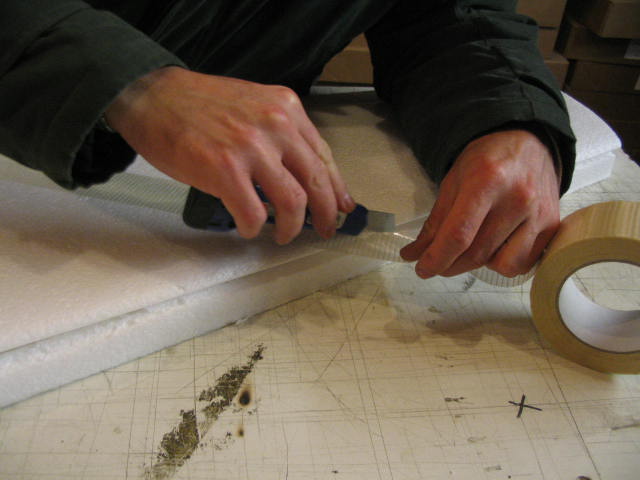

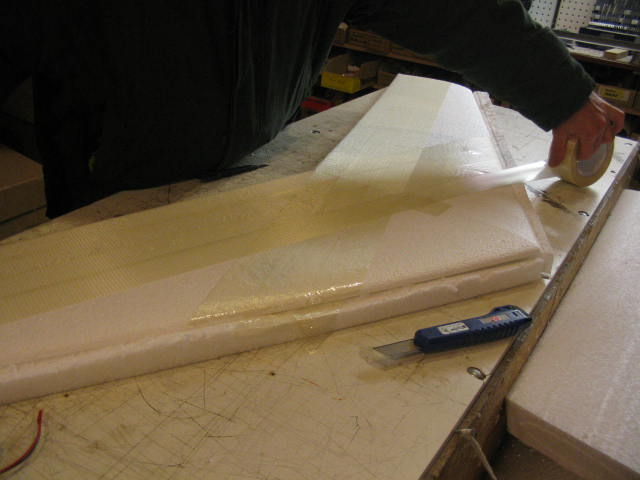

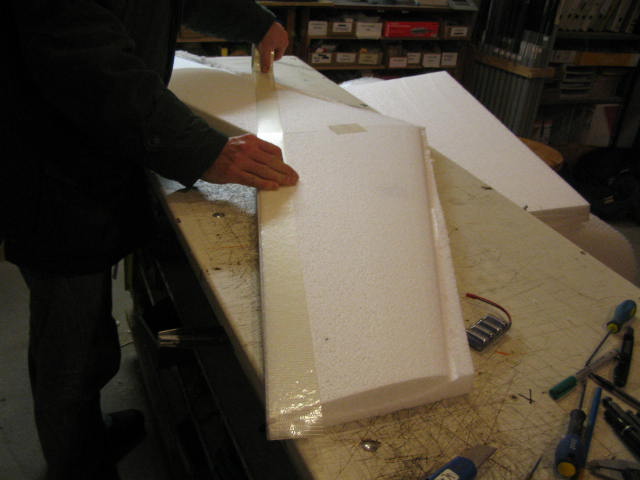

 Recouvrement : on commence par le dessous. Recouvrir en plusieurs bandes successives, alternativement gauche / droite |

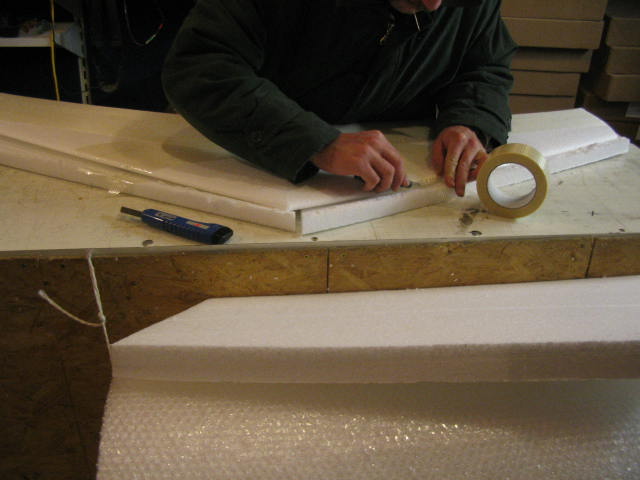

 Couper à ras au bord d'attaque |
 |
|
 Les bandes se chevauchent de 5 mm, |
 |
 |

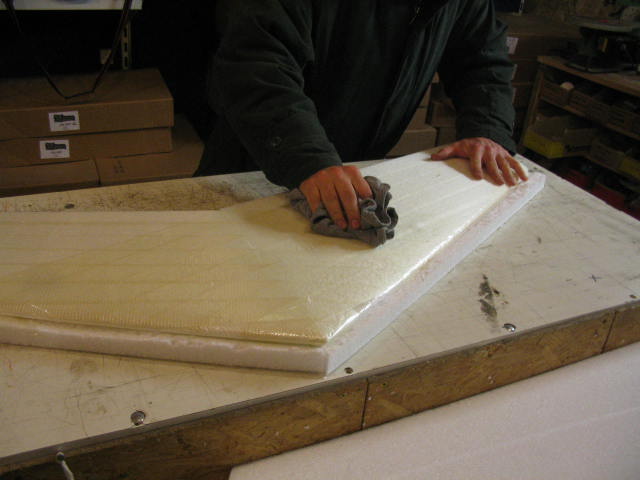

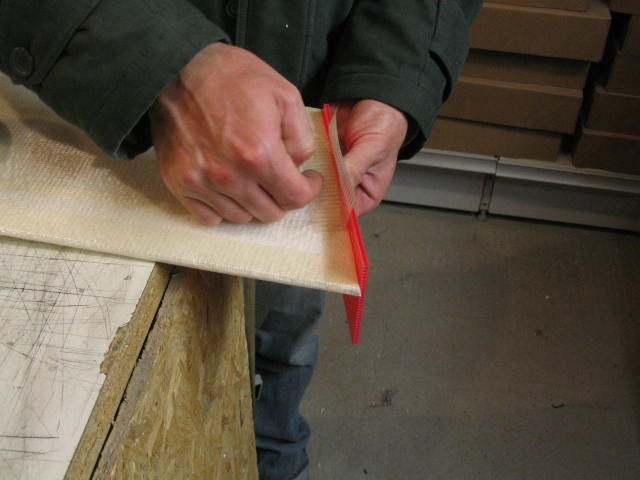

 Une fois fini frotter l'aile energiquement avec un chiffon pour bien faire coller et lisser le scotch. |

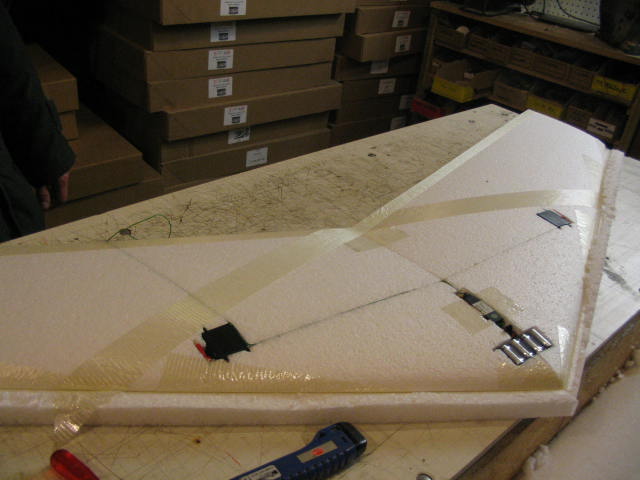

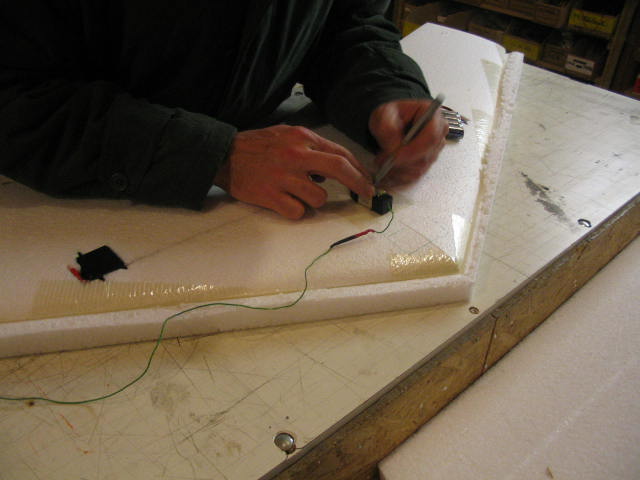

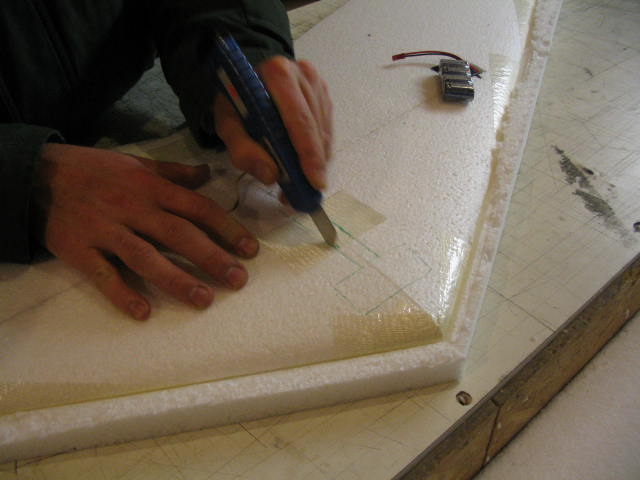

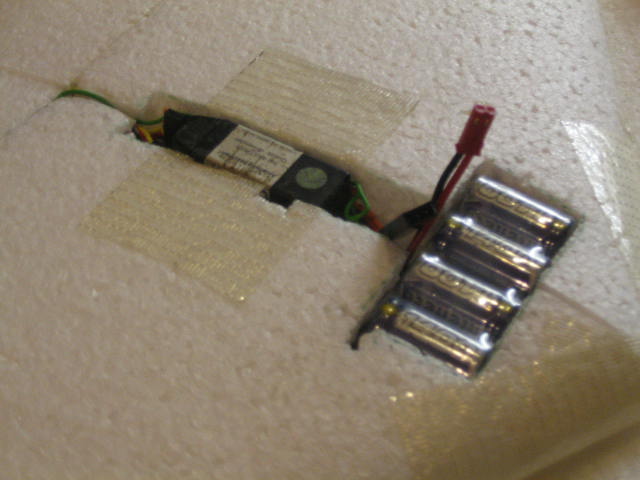

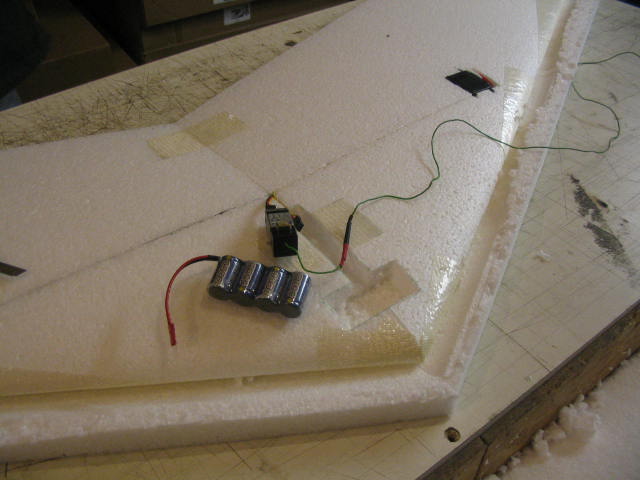

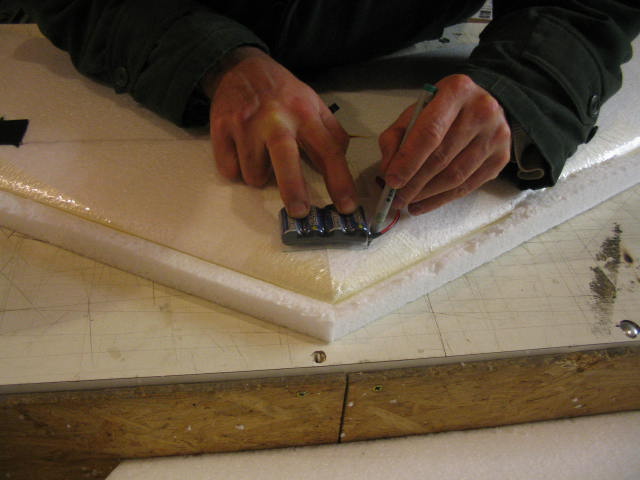

 Ensuite le dessus. Tracer et découper les emplacements de l'accu et du récepteur |
 |
 |
 |
 |

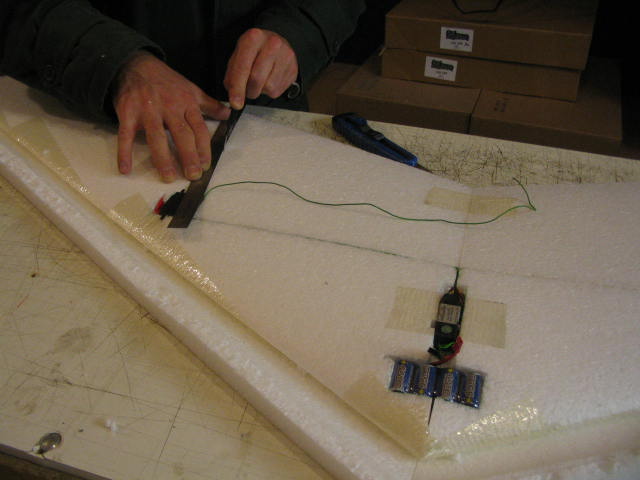

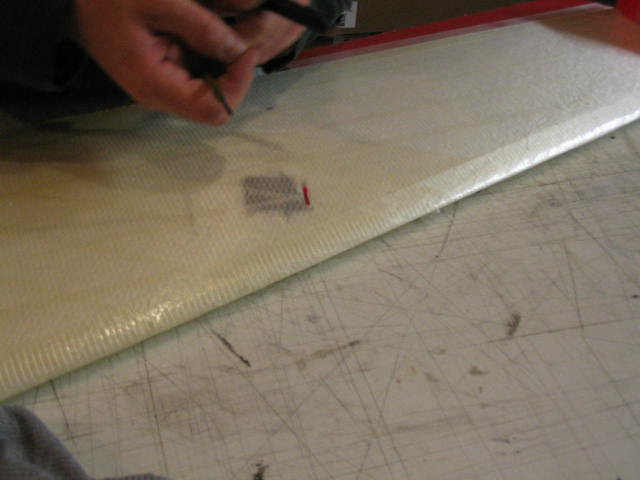

 passage de l'antenne avec le fil de servo puis sortie vers le bord de fuite, juste au niveau du futur aileron |
 Ensuite l'enscotchage commence par une bande qui dépasse d'une demi largeur à l'arrière |

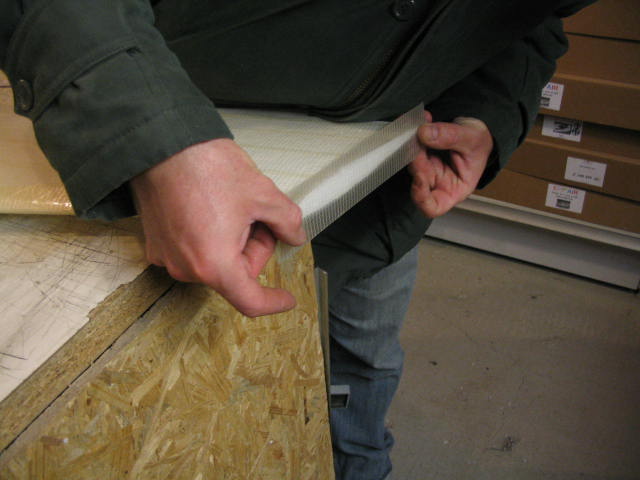

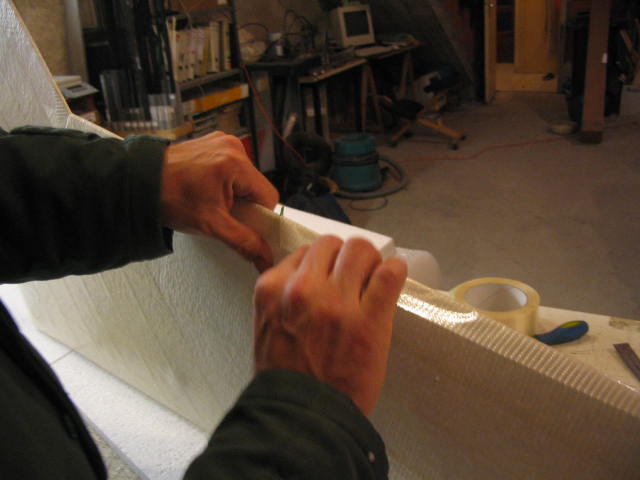

 Et qu'on replie sur le bord de fuite |

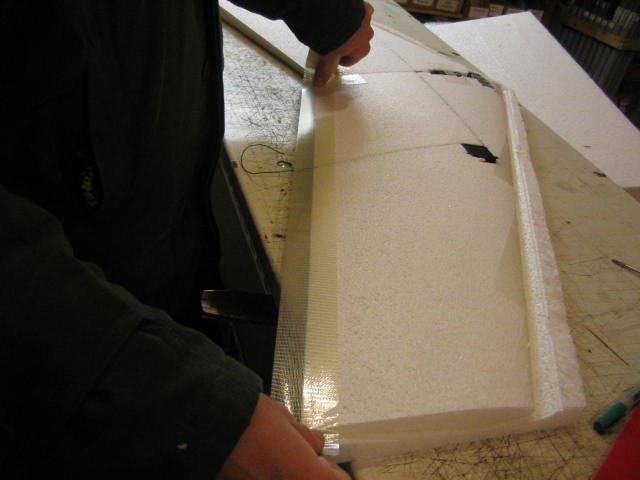

 suite de l'enscotchage : même procédé pour le dessus que le dessous |
 |

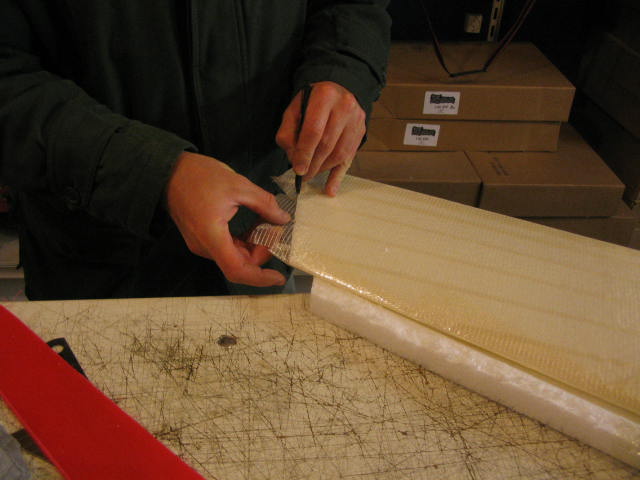

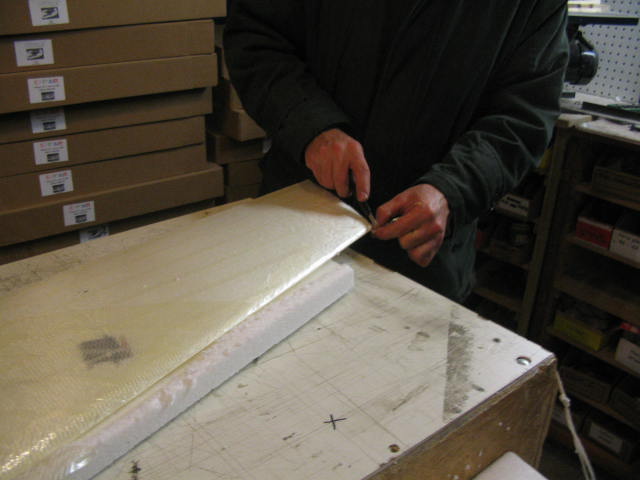

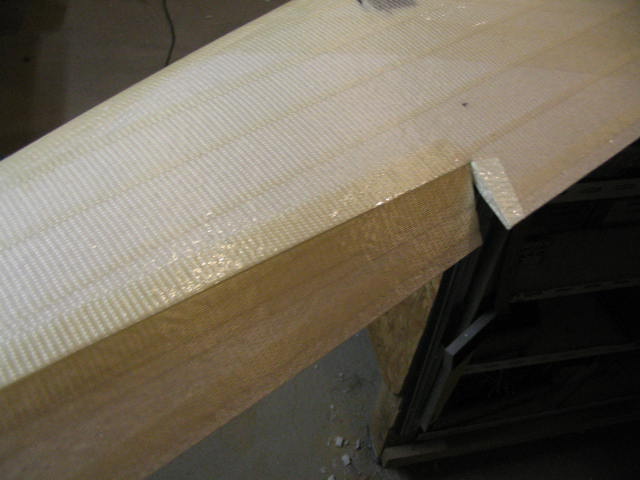

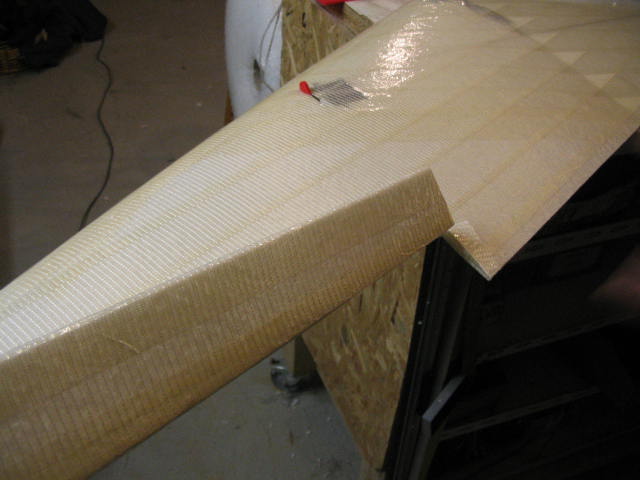

 découper le scotch à ras au saumon |

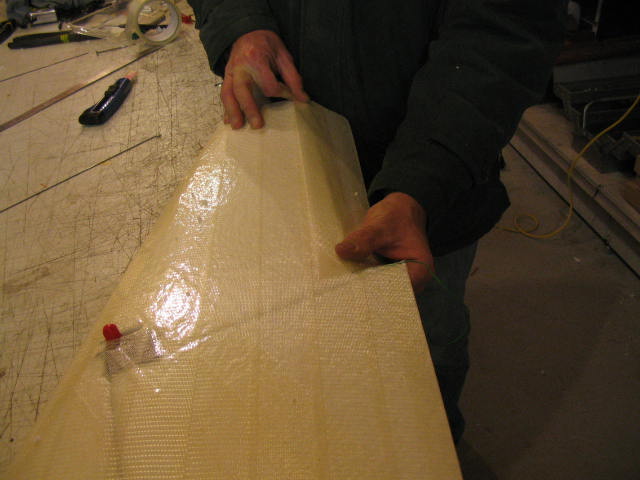

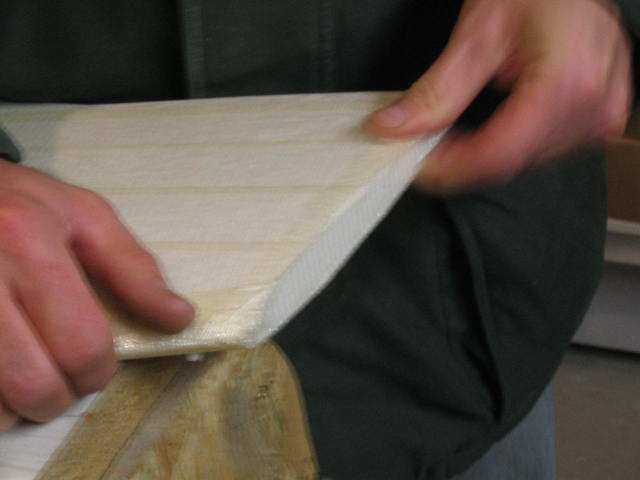

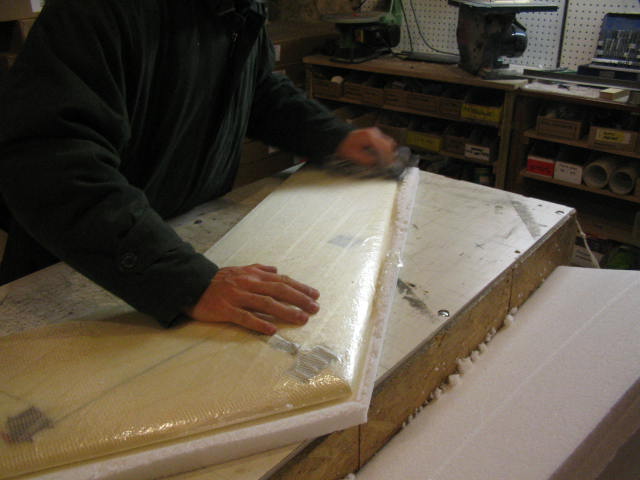

 bouchonnage au chiffon |

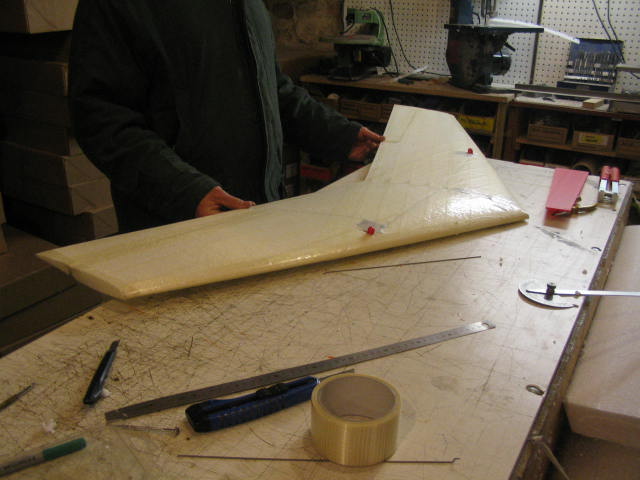

 Poser un renfort de bord d'attaque |
 Fermer les saumons |
 |
 Fixer les dérives ... |
 |

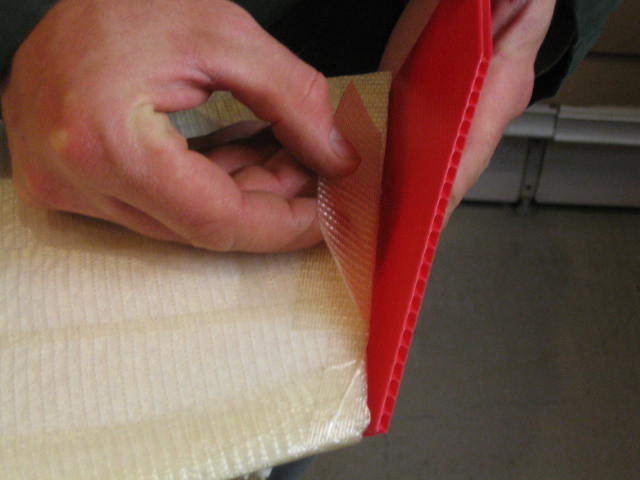

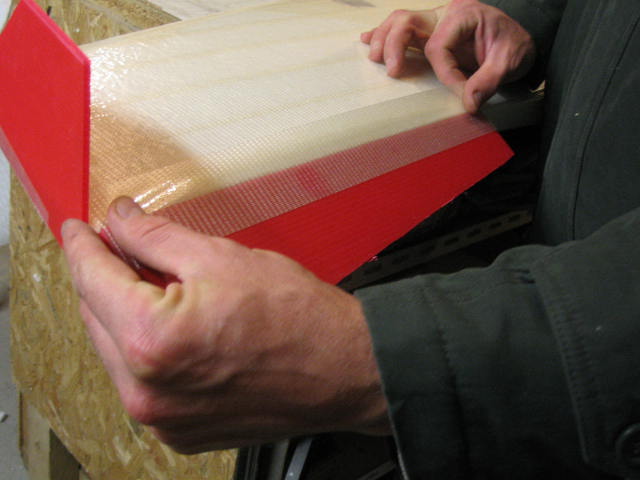

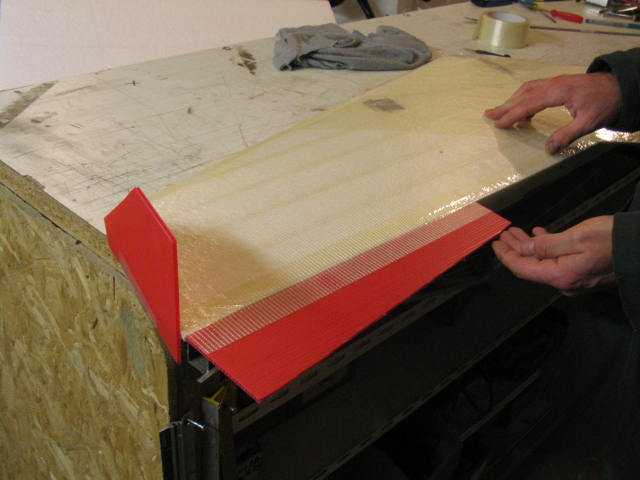

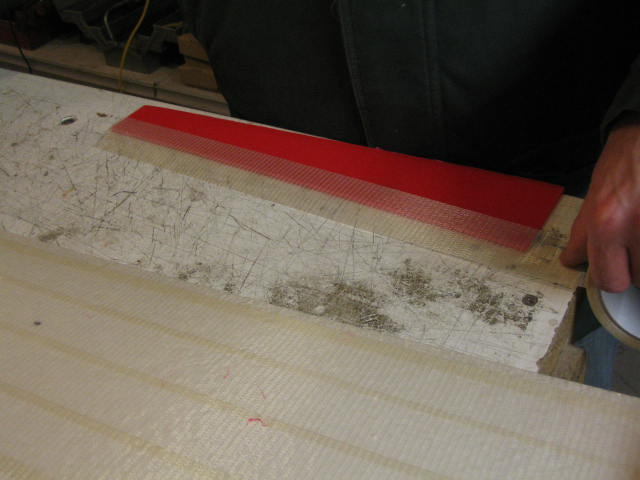

 Gouvernes coroplast : faire la charnière avec une bande de scotch |
 |
|
 dégager les palonniers des servos |

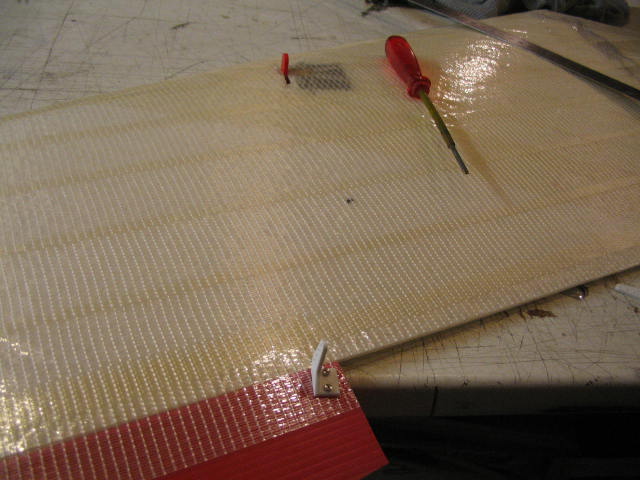

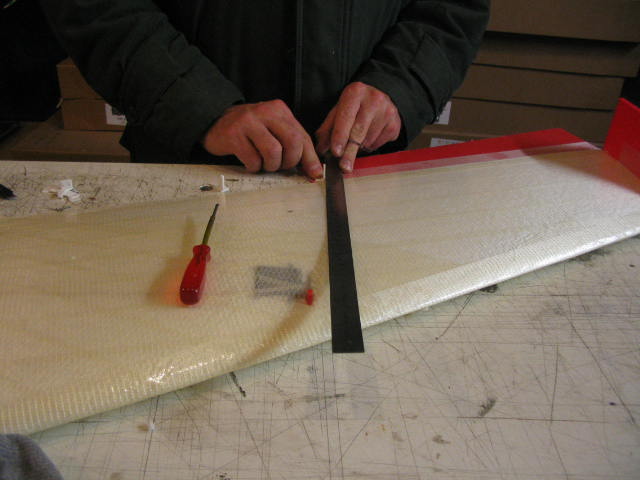

 Installer les guignols sur les ailerons en face des palonniers de servos |
 |

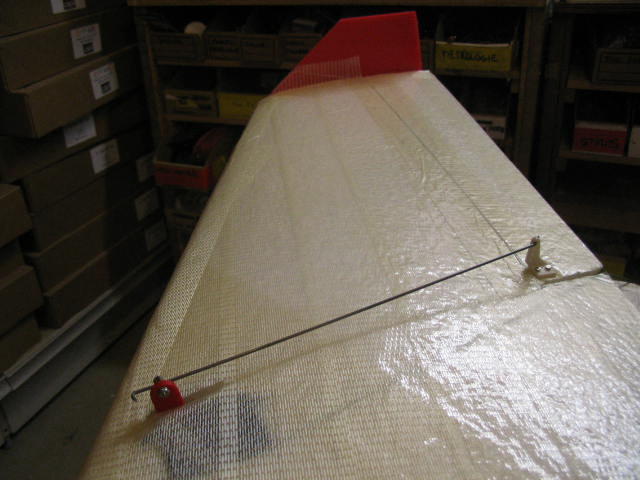

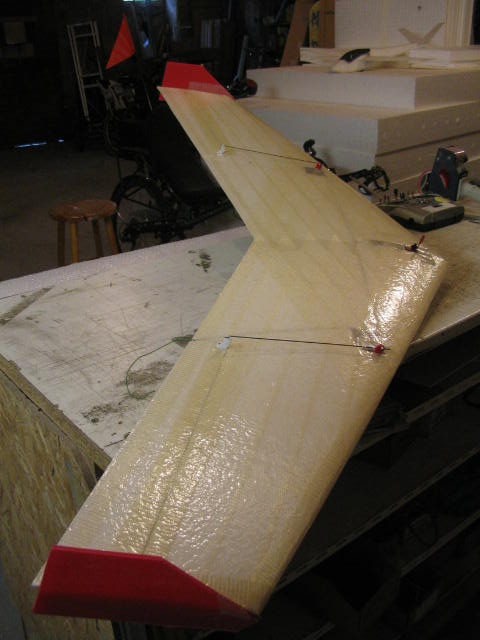

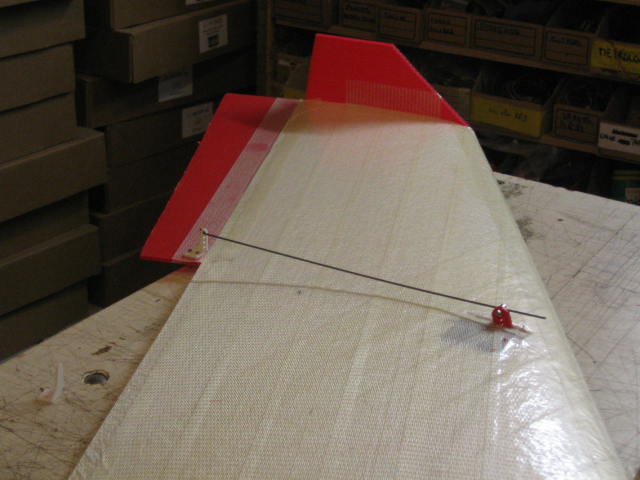

 les tringles : plier en 'Z' à la pince coté servo ou guignol, et utiliser le petit domino de l'autre coté |
|
|
|
 autre méthode : les gouvernes intégrées. Découper les élevons directement dans l'aile |
 avec un biseau pour permettre le débattement vers le bas |
 |
 |
 |
|
INSTALLATION
DU MOTEUR BRUSHLESS

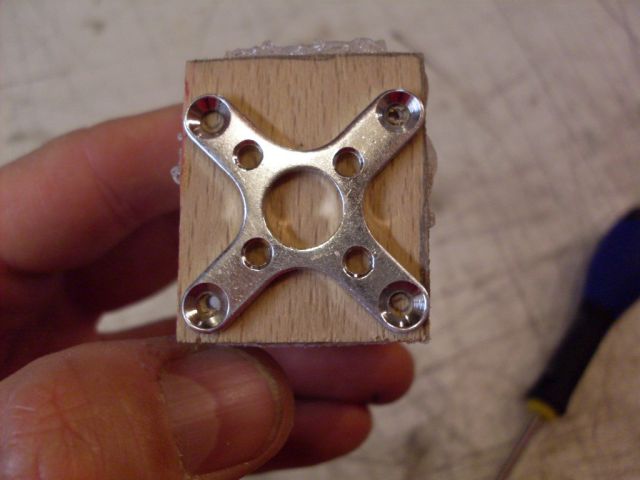

 Coller la plaque moteur à l'arrière du support en EPP puis repérer avec le support en croix du moteur les trous à percer (4 trous pour les vis de fixation + 1 trou central pour l'axe dépassant) |

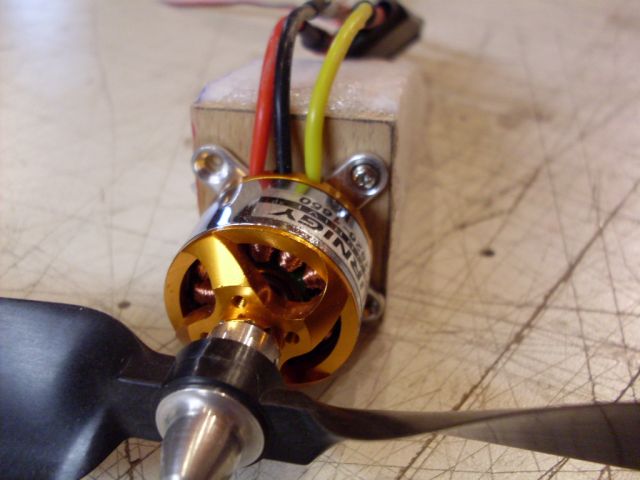

 Fixer le moteur avec 4 vis et raccorder le variateur |

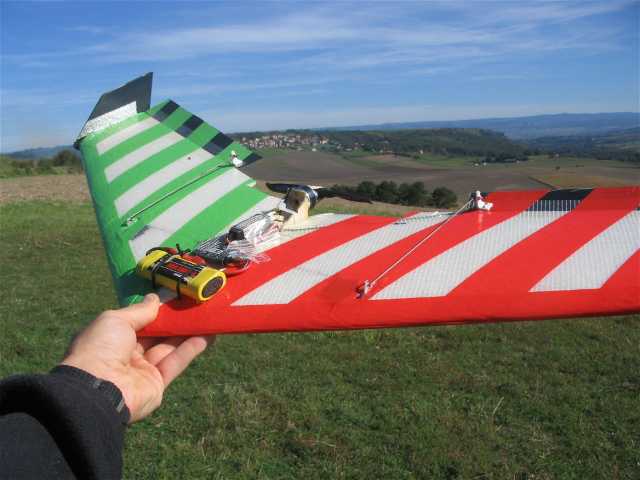

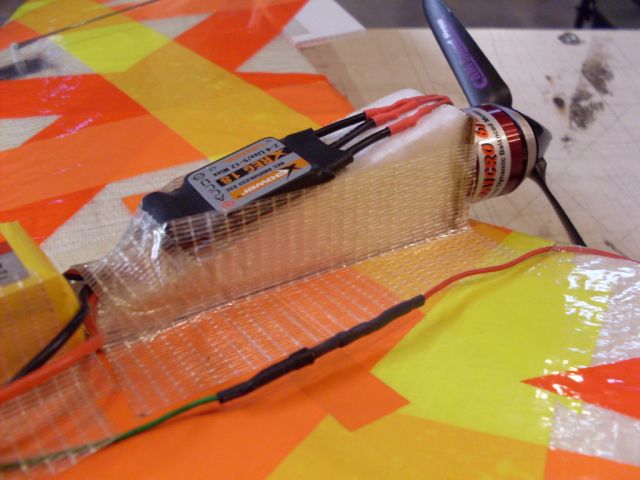

 Coller et scotcher le support moteur à l'arrière de l'aile (vérifier que l'hélice ne touche pas le BF) |
 Scotcher le patin sous l'aile au niveau du CG |

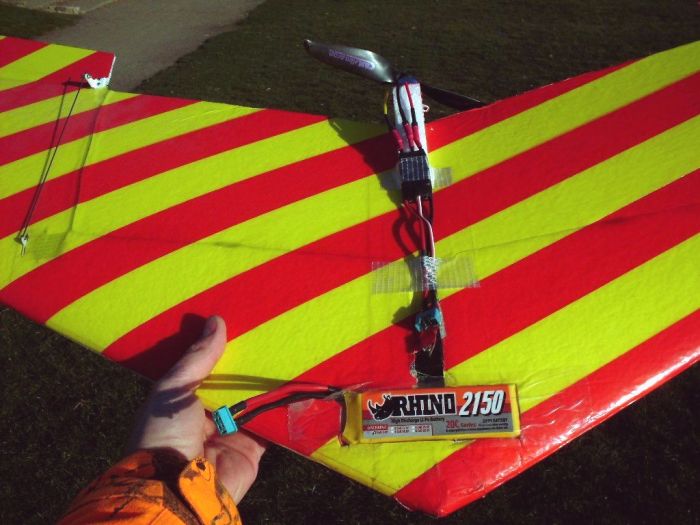

 Ou bien perpendiculairement, et fixé par élastique pour être plus facilement échangé NB : Vérifier le centrage pour confirmer la position de l'accu |
|

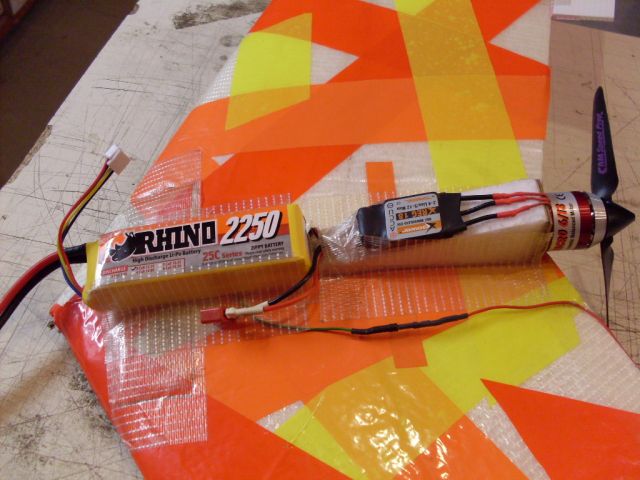

 On peut aussi creuser l'aile pour l'intéger, c'est encore plus joli (attention, vérifier régulièrement que l'accu ne chauffe pas trop si vous avez une motorisation très puissante) |
Dans
tous les cas vérifier le centrage pour confirmer la position
de l'accu
|
|
REGLAGES
:

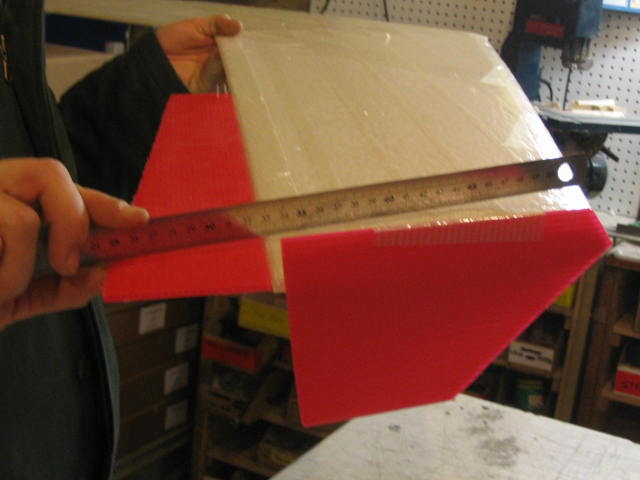

Centrage élevons coroplast: à 250 mm du nez élevons intégrés : 230 mm du nez Débattements : vols tranquilles +/- 15 mm à la profondeur et +/- 20 mm aux ailerons le double pour vols agités Rappel : pour tourner à droite c'est l'aileron droit qui se lève ! conseils premiers vols retour z aile 140 Bons vols ! |
 |
