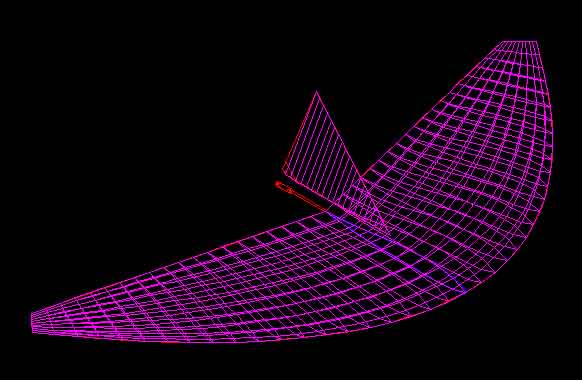

L'aile volante Parab'aile

ATTENTION : Parab'aile est un modèle déposé. Les plans en lignes gratuits sont exclusivement réservés aux particuliers désirant de construire eux même leur appareil.
Toute utilisation commerciale de ces plans (impressions payantes, fabrication de pièces détachées ou d'ailes complètesdestinés à la vente) sans accord préalable fera l'objet de poursuites.

Contenu du kit Parab'aile

Contenu du kit original (sortie officielle le 3 avril 1999 !)
(à noter que les voiles des dernières series comportaient un renfort de bord d'attaque qui ne figure ni sur la photo ni dans les plans suivants)
installation radio

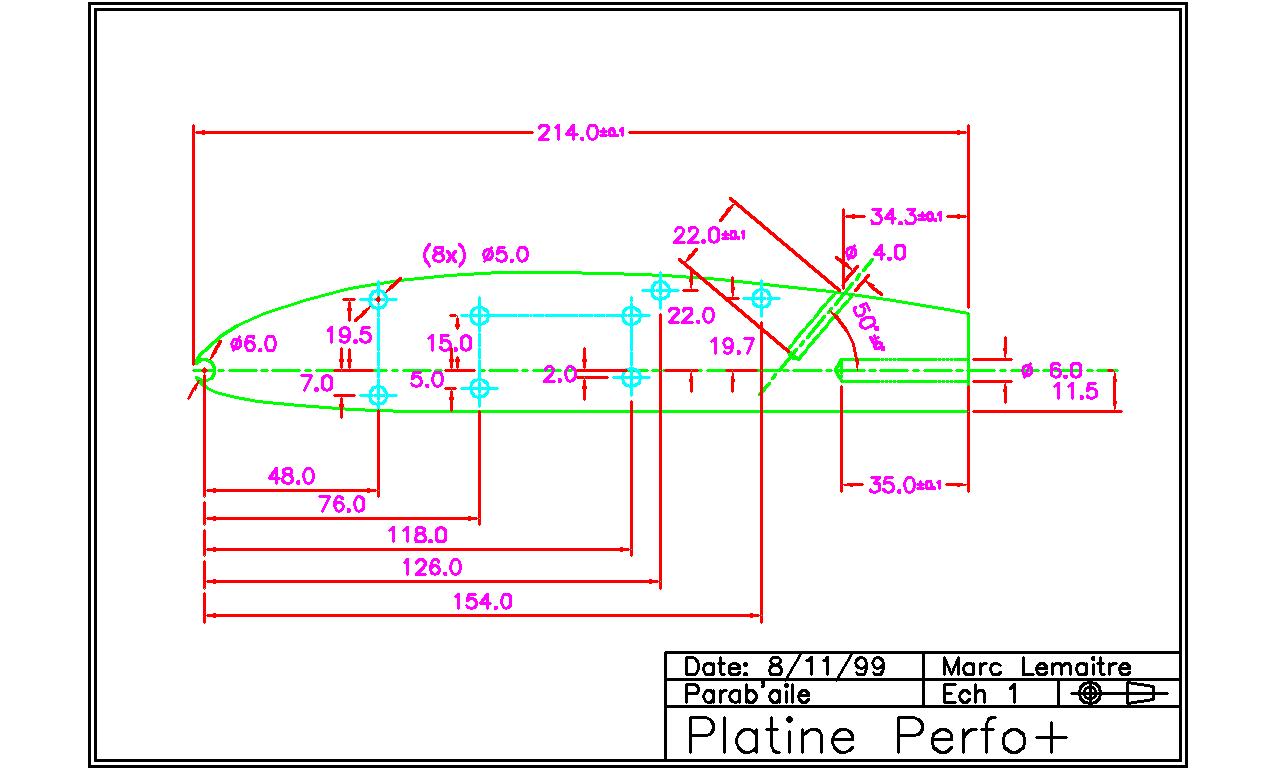

La platine radio
Le plan de la platine en dxf
La platine est découpée en PEHD epaisseur 8 et le tube de queue est un tube carbone D6 Lg 240 mm (on peut utiliser de l'ep 6 et un tube de 4)

Au bout de la queue on met une encoche D6 qui servira à tendre voile et dérive
Le mât de dérive est un tube carbone D4 Lg 300 mm

NB : On doit pouvoir aussi faire la platine en bois (ctp ep 4) et remplacer les perçages de la queue et du mât par des encoches et des tubes alu collés

installation radio

Les éléments radios sont fixés au double face + colliers sur la platine

Utilisez de prédérence des servos autour de 25 g et un accu 4xAAA, plus lourd il faudra plus de vent pour voler et moins lourd il faudra du plomb pour le centrage

installation radio

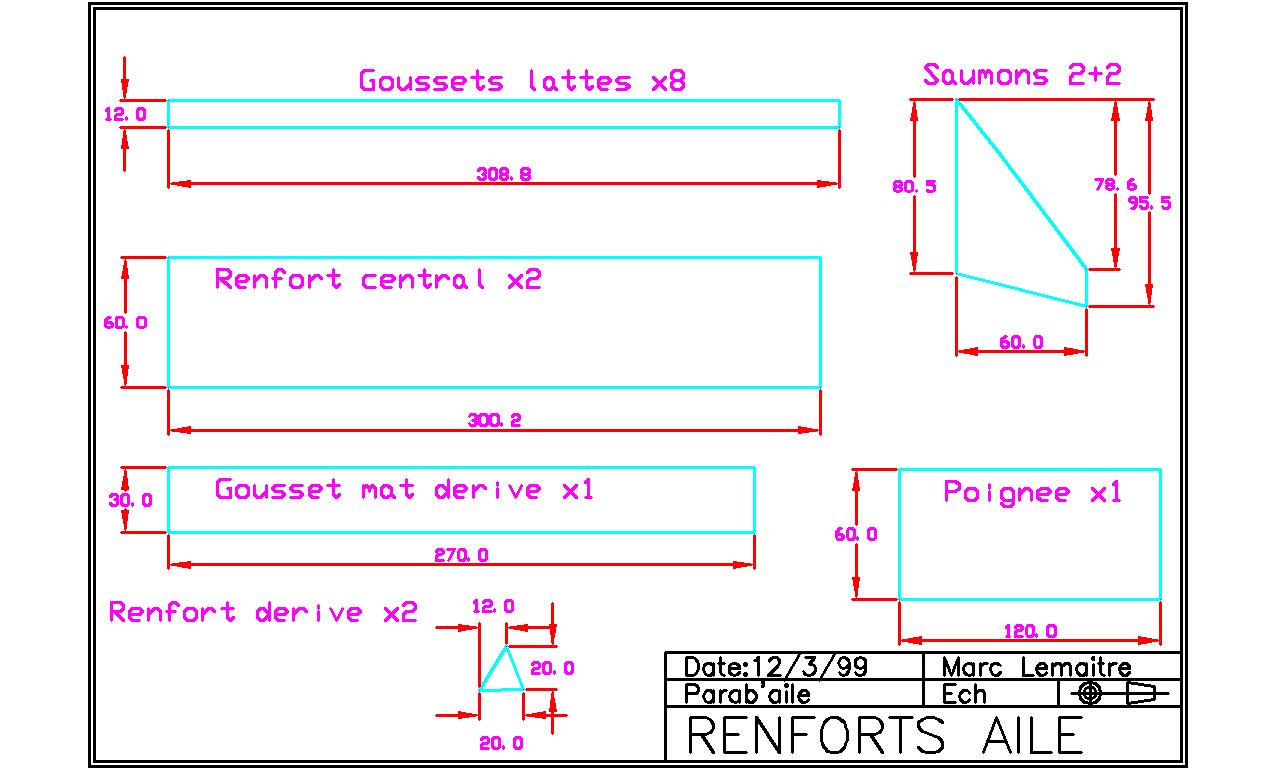

Les renforts à découper en dacron
les renforts en dxf
installation radio

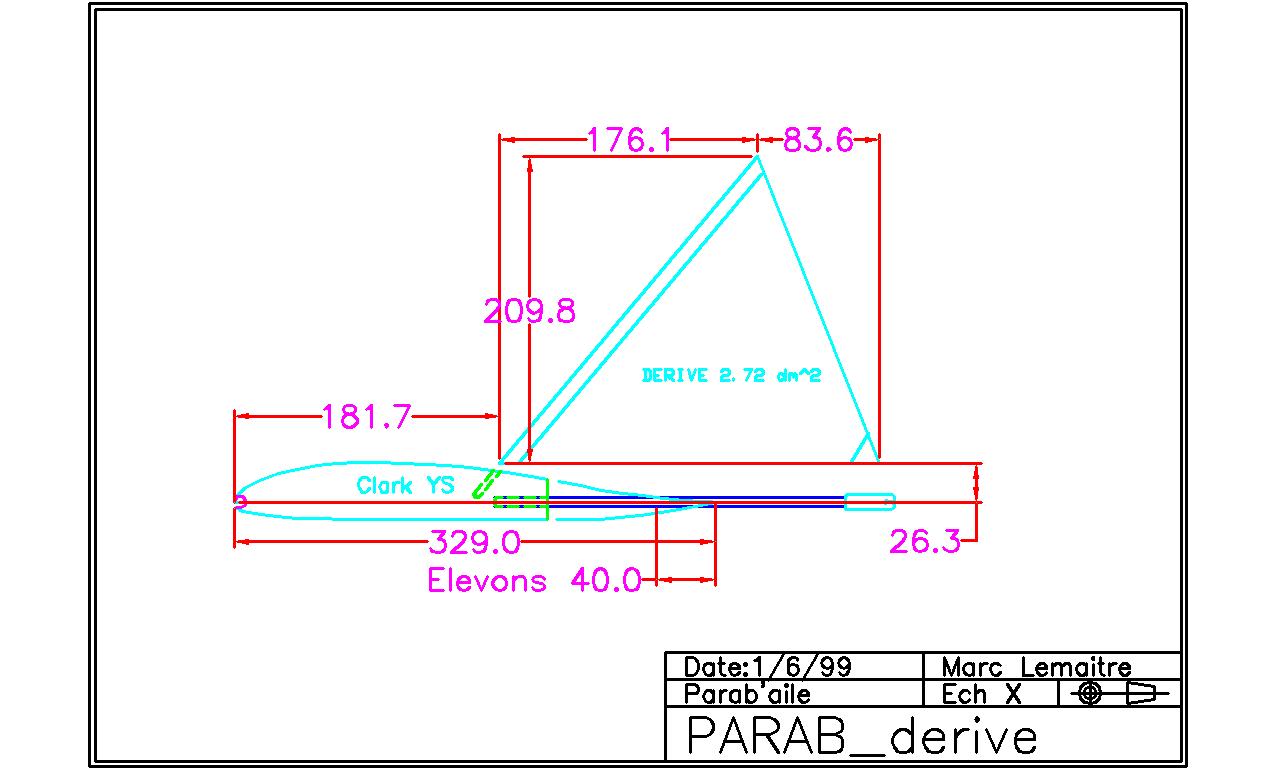

La dérive
Réalisée en spi + BA en dacron de 30 mm plié en deux faisant fourreau de mat + petit coin en dacron + oeillet pour l'élastique.
Le plan en dxf
installation radio
Le bord d'attaque : en fibre de verre D6 Lg 1650 mm. On peut gagner du poids avec un jonc carbone D4. Une encoche à chaque bout.
La tringlerie : guignols classiques 20 mm, tringles filetées M2 200 mm

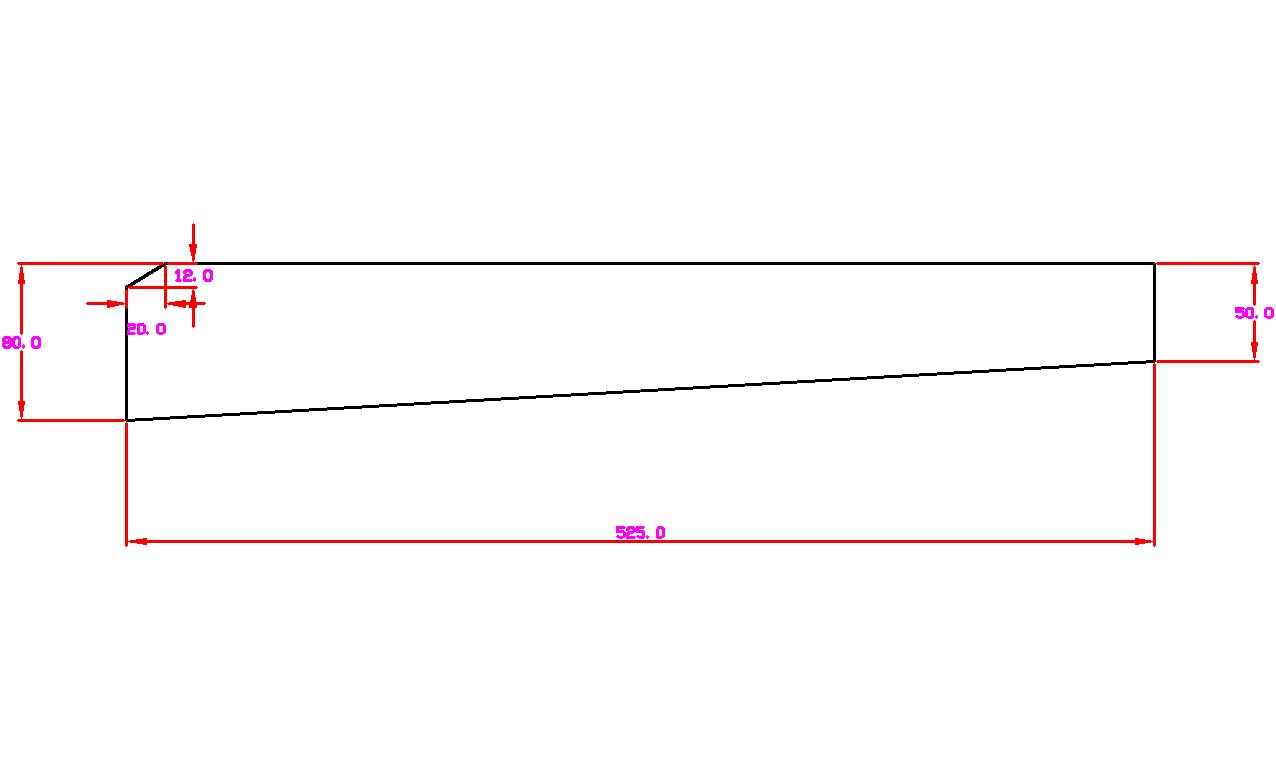

Les élevons : en coroplast 3.5 mm, deux trapèzes + deux joncs carbone D3 Lg 580 mm. dxf
installation radio

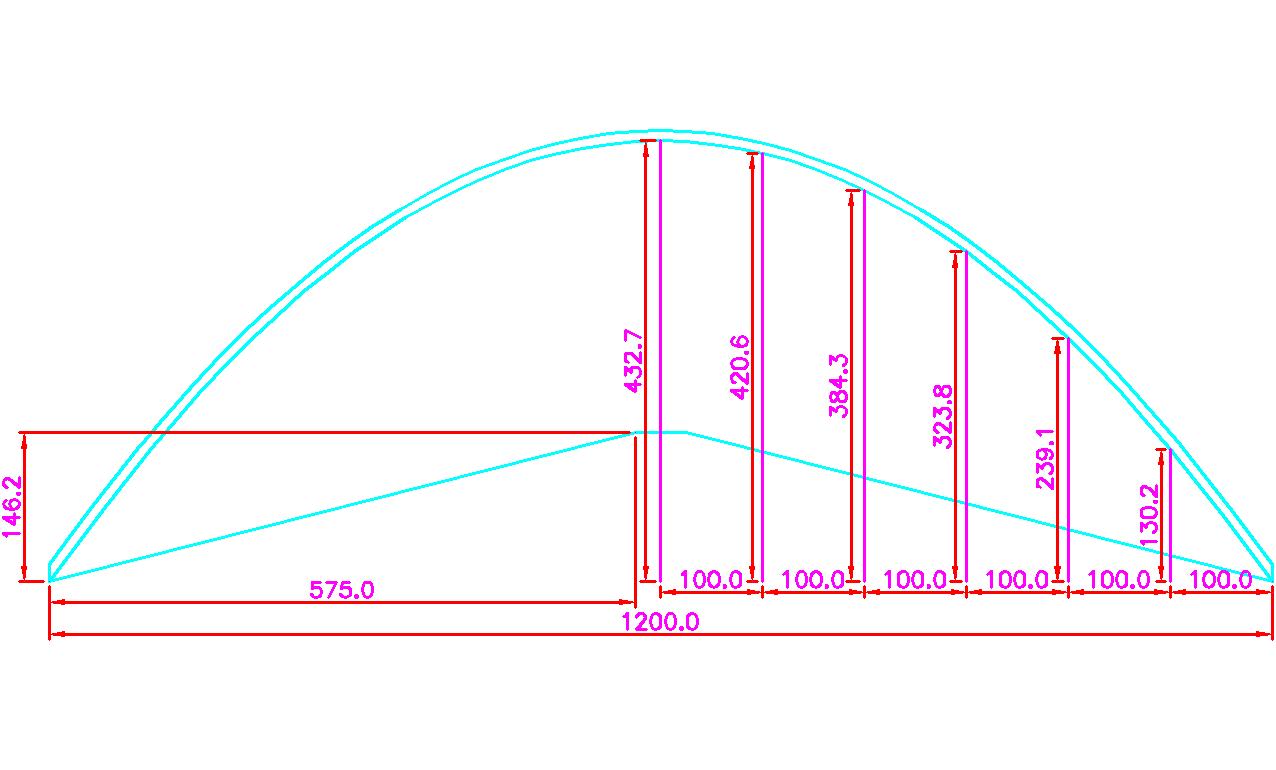

Le patron de la voile (2 pièces, extrados et intrados !)
version dxf
installation radio

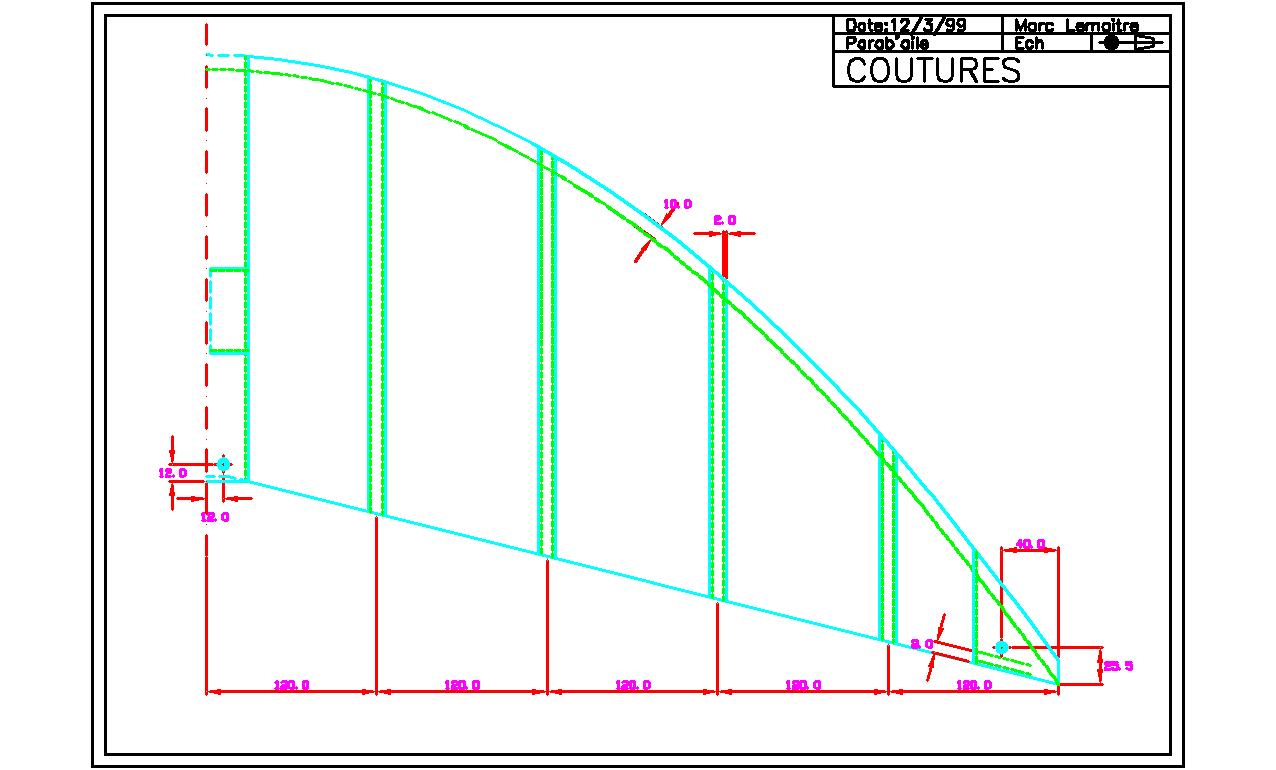

Couture de la voile
plan de couture en dxf
Ordre des opérations :
découpez les tissus
pour renforcer le bord de fuite on peut faire un ourlet de 1 cm, attention celui ci n'est pas inclus sur le plan.
sur l'intrados coudre la bande de renfort centrale + la poignée de lancement + les renforts de saumons
sur l'extrados coudre la bande de renfort centrale + les goussets des lattes + les renforts de saumons
coudre ensemble extrados + intrados envers contre envers, la couture à 8 mm du tissus, tout le long du BA
retourner le tout
finir la couture des saumons (pour l'axe des élevons)
poser les oeillets

installation radio

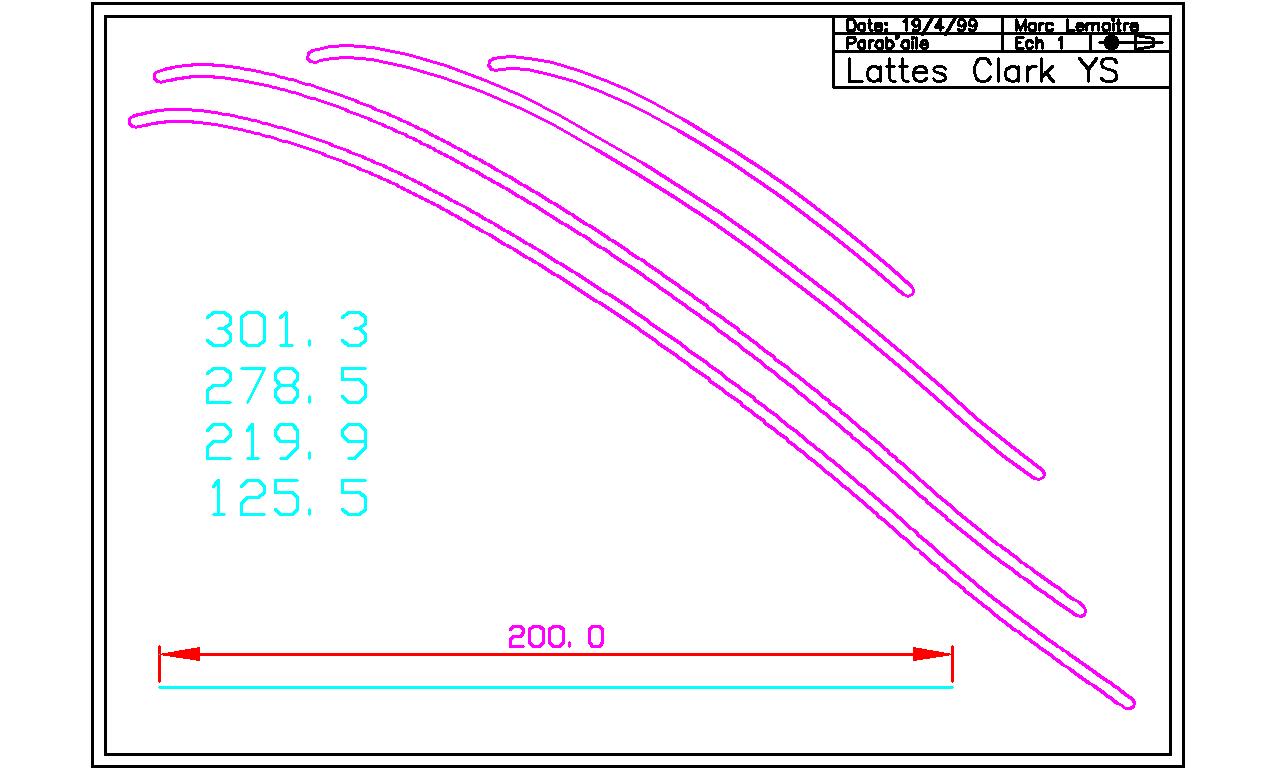

Les lattes
il y a eu deux modèles, les premiers en rond d'alu D3 cintrées et les suivantes en fibre moulée.
En dépannage on peut utiliser du fil de cuivre 2.5² mais c'est plus lourd ou de l'acier D2 mais le contrage va être pénible à cause de l'élasticité.
Ci joint les gabarits de cintrage en dxf
Le BA des lattes sera protégé d'un tour de scotch ou d'un petit bouchon pour ne pas abimer la toile.
installation radio
Fin du montage
Glissez le bord d'attaque dans l'aile et tendez la toile avec des anneaux en sandow D2 ou de la cordelette.
Percer au fer à souder le dessus de l'aile au niveau du mat de derive et des palonniers de servos

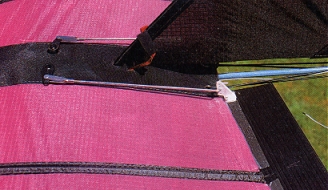

installez les élevons en place, les guignols au ras de la toile
Ils doivent être installés comme sur ce schéma, la partie la plus large vers les extrémités de l'aile.
La tige d'aileron en carbone sera glissée dans la 5ème cannelure (contrairement à la notice d'origine qui précise 8ème cannelure)
installation radio

glissez les lattes dans leurs logements, raccordez les tringles aux gouvernes et servos

sur cette photo il n'y a pas l'ourlet au BF et le BF est scotché sur les gouvernes, ce qui n'est pas une obligation.

vous pouvez aussi télécharger la notice originale

Réglages

centrage à 160/165 mm du nez

d
ébattements :
+/- 15 mm à la profondeur
+/- 25 mm aux ailerons

au neutre gouvernes relevées de 4 mm par rapport au tube de queue.

Il reste quelques pièces dans les fonds de tiroirs !
Nervure centrale, tous perçages faits, une dérive offerte !
10 € (+ port 3 €)
12 pièces dispo

Jeu complet d'accessoires : BA en fdv, tube de queue, mât de dérive, joncs d'ailerons, 3 encoches D6, jeu de joints toriques de tension
10 € (+ port 8 €)
3 jeux dispo


les participants de la journée Parab'aile
Bons vols !
